钻井液油水固相含量测定仪是用来分离和测定水基钻井液样品中水、油和固相体积的仪器。仪器采用外加热蒸馏方式，避免内加热所形成干烧（过温），50ml 大容量蒸馏体，测试精度与常规（20ml）相比得到了提高。该仪器操作简单，是了解固相浓度和组成水基钻井液粘度、滤失控制的基础。是用于实验室和现场理想的专用仪器。

MK-GXA型固相含量测定仪的操作步骤

警告：温控表上设置键非本厂技术人员严禁触碰。

1、取出主机，检查各部件、管件及电源部件是否完整无缺。
2、检查仪器各部件是否清洁干燥。
3、取一份有代表性的水基钻井液样品，并使之冷却到约 26℃（80℉）。将钻井
液通过马氏漏斗上的 12 目筛网清除堵漏材料、较大的钻屑或岩块。充分搅拌样
品，排出空气，使样品混合均匀。
4、将蒸馏杯水平放置，用清洁的注射器或直接将样品缓慢注入蒸馏杯中。
5、小心盖上计量盖，并使过量的样品从盖子小孔中溢出，以确保样品杯内的样
品体积。盖紧计量盖，擦掉蒸馏杯和计量盖外的溢出样品。然后轻轻取下计量盖
将粘在杯盖面上的样品刮回蒸馏杯中
6、用湿布擦净蒸馏套的丝扣，将带丝扣的蒸馏套拧紧在蒸馏杯上。

注：为***密封，丝扣上需抹一些润滑油或润滑脂。

7、调整手柄，将蒸馏体的引流管紧紧插入冷凝体隔热套内，拧紧手柄。

8、打开保温盖，将组装好的蒸馏体-冷凝体组合体小心放入加热体内、冷凝体支
架，并盖好保温盖。
9、将量筒垂直接在冷凝体的滤液嘴口下。
10、接通电源，打开电源、加热开关，调节温控表选择所需的温度，实验开始。观察从冷凝体滴下的液体，直至冷凝体再没有液体排出后，继续加热 10min，切断电源。
11、使蒸出的液相冷却至室温，并读取总液相体积 VL、油和水的体积 VO 和 VW（如油水界面不清晰，可滴入 1～2 滴破乳剂）。
12、直接读出测量数据，计算钻井液的固相含量。
13、待仪器冷却后，拆卸蒸馏体-冷凝体组合体的各部件，用干净的小毛刷清理蒸馏套的导流管和冷凝体的隔热套、滤液嘴，保持干燥以备下一次使用。

MK-GXA型固相含量测定仪的维护与保养

1、清洗各部件，将仪器置于干燥环境中。
2、移动、维修或保养仪器时，要轻拿、轻放，以免造成部件变形，影响精度和
使用。
3、加热时通电时间不宜过长，一般蒸馏约 40 分钟。
4、蒸馏杯和蒸馏体之间的密封面不要损伤，以免影响密封。

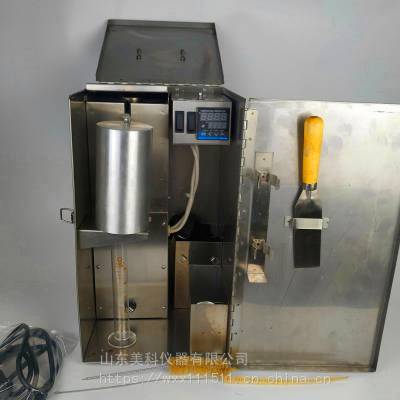

MK-GXA型固相含量测定仪的结构
组成部分
1、蒸馏体：耐腐蚀不锈钢材料精制而成。容积 50ml，精度±0.2ml。
2、液体冷凝体：具有足够的容量以便油和水的蒸气在离开冷凝体之前冷却至蒸发温度以下。
3、加热棒：具有足够的功率以便在一定时间之内将样品温度升至液相蒸发温度以上，而不致使固相沸腾出来。
4、量筒：容量 50ml，精度±0.25ml。
5、试管刷：清洗量筒用的毛刷。
6、刮刀：刀片宽度尺寸适合蒸馏器样品杯内径，用来刮取蒸馏体内剩余的固相成分。
7、箱体：采用不锈钢材料制成，用来固定和盛装其他部件。
