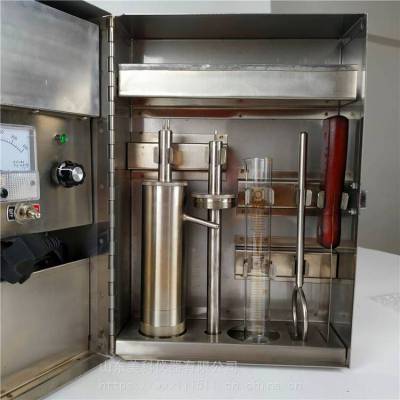

ZNG－2型钻井液油水（固相）分离装置是用来分离和测定钻井液样品中水、油和固相体积的仪器。是了解固相浓度和组成水基钻井液粘度、滤失控制的基础。其特点为测量精度高，重复误差小、结构简单、操作、携带方便，用户可根据需要调节加热功率，对液体进行分离，是实验室和现场理想适用的***仪器。
ZNG-2型油水固相含量测定仪工作原理：
在蒸馏器内加热已知体积的水基钻井液样品，使其液相成分蒸发，而后使之冷凝并收集在量筒内，液体体积直接从量筒中油相和水相的读值确定。总的固相体积（悬浮的和溶解的）从差值（样品总体积－液相体积）得到。由于任何溶解的固体将留在蒸馏器内，所以必须经过计算才能确定悬浮固相体积。也能通过计算得到低比重固相和加重材料的相对体积。

ZNG-2型油水固相含量测定仪工作原理：
在蒸馏器内加热已知体积的水基钻井液样品，使其液相成分蒸发，而后使之冷凝并收集在量筒内，液体体积直接从量筒中油相和水相的读值确定。总的固相体积（悬浮的和溶解的）从差值（样品总体积－液相体积）得到。由于任何溶解的固体将留在蒸馏器内，所以必须经过计算才能确定悬浮固相体积。也能通过计算得到低比重固相和加重材料的相对体积。


ZNG-2型油水固相测定仪的操作：
1、 取出主机，检查各部件及电源部件是否可靠。
2、 要确保蒸馏器的样品杯、冷凝器及液体接收器前次使用后清洗、干燥并冷却过。
3、 取一份有代表性的水基钻井液样品，并使之冷却到约26℃（80℉）。将钻井液过马氏漏斗上的12目筛网清除堵漏材料、较大的钻屑或岩块。
4、 如果样品含有天然气或空气，则在约300ml的样品中加入2～3滴消泡剂并缓慢搅拌2～3min以清除这些气体。
5、拆开蒸馏器，放平钻井液杯，将除掉气体后的水基钻井液样品倒入蒸馏器样品杯中。

6、小心盖上样品杯盖子，并使过量的样品从小孔中溢出，以确保样品杯内的样品体积是正确的。

7、 盖紧盖子，擦掉样品杯和盖子外的溢出样品。轻轻取下杯盖将粘在杯盖面上的样品刮回样品杯中。
8、 将加热棒和样品杯螺纹密封处涂一层高温润滑脂，把样品杯与蒸馏室拧紧***后将加热棒拧紧在蒸馏室上。见（图十）
注意：为确保测量精度应将螺纹密封处涂一层高温润滑脂。
9、 将蒸馏器导管插入固相箱体侧面小孔内，并将洁净、干燥的量筒放置在冷凝器导流管下面，插上电源线，接通电源，根据需要调整电压表的电压值，控制加热功率。见（图十一）
注意：建议先将电压表指针定在110V加热15～30分钟，在将指针定在180V。
10、 加热蒸馏器并观察从冷凝器滴下的液体，直至收集不到任何冷凝水后，继续加热10min，切断电源。
11、 拆下电源线，用***工具杯架套住蒸馏器，用力取下蒸馏器，冷至室温。读取并记录量筒内的水和油体积***数。
12、 卸开蒸馏器，用刮刀刮净钻井液杯壁及加热棒上的固相成分，计算固相成分重量***数。
13、 试验完后，将钻井液杯、量筒等清洗干净，放置在干燥地方保存。
