一、概述

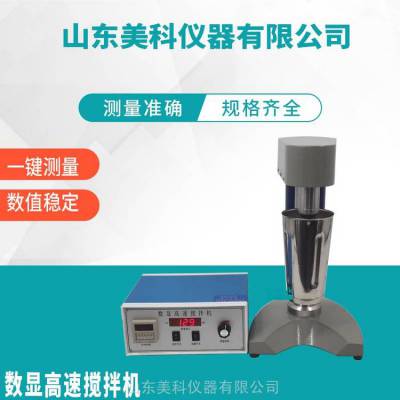

数显高速搅拌机是石油勘探、钻井业的***实验设备。主要用于搅拌各种石油钻探用的钻井液。采用无级调速，由电源调速器面板处数字显示实际搅拌转速。搅拌叶片采用API标准制作。结构简单合理可靠，具有启动力矩大，调速方便、可靠等特点。
二、型号及规格
型号 | 名称 | 配置 |
GJ-3S | 高速搅拌机 | 带定时装置 |
三、仪器的主要技术参数
名称 | 技术参数 |
工作电源 | 220V±5%AC 50/60Hz |
电机功率 | 180W |
调速范围 | 4000～11000r/min |
定时范围 | 0～20min |
搅拌体积 | 500ml |
环境温度 | ～40℃ |
环境湿度 | 10～85RH% |
外形尺寸 | 280×220×430 |
说明：
1．时间计时器：搅拌定时。
2．信号线：用来传递调速器对搅拌机的控制信号。
3．定时开关：开启和关闭定时器。
4．转速显示：显示搅拌的实际转速。
5．电源开关：接通和关闭电源用（开启电源时需将速度调节调到***小）。
6．速度调节电位器：调节搅拌转速用（当关闭时需调到左侧***小值）。
7．电源线：连接电源用。
仪器的操作：
1、仔细阅读说明书后。要求将主机和电源调速器相对应的各导线插头正确连接。并检查各连接部位连接是否牢固可靠。
2、接通电源，将调速旋钮调至零位。
3、顺时针方向旋转速度调节电位器，打开电机检验电机旋转是否正常。若正常，逆时针旋转关闭速度调节电位器，关停电机待用。
4、将样品到入盛液杯。为防止样品搅拌时溢出，样品注入量一般为不得多于350ml。
5、小心地将盛液杯上口对准压杯组件开口 处，用力上提将杯放于下支撑座上。盛液杯被压杯组件和下支撑座抱住紧固。
6、对于HTD-2S型搅拌机，顺时针方向旋转 速度调节电位器，打开电机根据需要调整调速旋钮设定搅拌转速。直至转速显示窗显示所需转速。搅拌机开始工作。搅拌完毕，人工关闭。
7、对于GJ-3S型搅拌机，若需定时。将时间定时器调至需要运行的时间位置（中间设置s秒/m分钟/h小时），将定时开关打开，定时器亮，转速显示窗显示需要的转速，搅拌机开始工作。搅拌机运行至设定时间后，自动停机。此时需要将速度调节电位器逆时针旋转到***小，方便下次使用。
8、对于GJ-3S型搅拌机，若不需定时。将定时开关放在关闭位置，顺时针调节“速度调节电位器”转速显示窗显示需要的转速，搅拌机开始工作。搅拌完毕，人工关闭。
9、搅拌完毕，逆时针旋转关闭“速度调节电位器”，关停电机。关闭电源开关，握紧盛液杯用力上提，脱离下支撑座取出盛液杯。
10、拔下电源线插头，清洗干净搅拌轴和其他部件。
注意：如果“速度调节电位器”没有调到***小，在较高速位置直接开启电源开关，此时内部电机调速会开启过电流保护而停止电机运转，需要您将“速度调节电位器”没有调到***小，再重新开启电源即可。
使用***定要检查各紧固部位紧固牢固可靠。
使用时所用电源一定要***接地可靠。
工作时手、衣服和其他物品一定要远离搅拌轴和其他旋转部件。
注意：搅拌叶片若经使用磨损重量低于5.1克需更换。其原始重量约为5.5克。
六、仪器的维护与保养
1、当移动、维修或清洁仪器时。要轻拿、轻放，以免造成部件变形影响精度和使用。
2、搅拌轴不得碰撞，以免弯曲变形，损坏仪器。
3、电动机，调速器应保持清洁干燥不能受潮，要定期检查，维修时不得用金属铁器敲打。严禁将腐蚀性化学药品与本机同存放。
4、定期检查碳刷磨损情况，调整碳刷压力。更换碳刷时，碳刷塞入必须注意碳刷接触面弧型方向，并防止碳刷轧住，以免发生火花或电机不能转动。
5、碳刷有效高度***小6mm，由于碳刷原因造成电机工作不正常时，应更换备用碳刷。新碳刷更换后，电机须空载运转5小时，以研磨碳刷，磨完后用布条沾清洁酒精或汽油擦拭碳刷表面，并进行负载试验，此时换向火花应不大于1.5级(GB755)电机即可正常工作。
6、每次搅拌完毕后，应及时将仪器擦拭干净，放置干燥环境内。
7、长期搁置不用搅拌机，使用前需用500V兆欧表测定电机的绝缘电阻。如绕阻与机壳间绝缘电阻小于1兆欧时，则需对搅拌机进行干燥处理，直至绝缘电阻超过1兆欧后，再投入使用。
8、搅拌叶片若经使用磨损重量低于5.1克需更换。其原始重量约为5.5克。
9、仪器使用环境一定要保持干燥、整洁。
仪器的运输与储存
仪器的运输与储存应符合于JB/T9329-1999标准。产品应储存在通风的室内，室内空气中不含有能引起器件腐蚀的杂质。
故障的判定与排除
序号 | 故障 | 原因 | 排除方法 |
1 | 接通电源，“转速显示窗”不亮。 | ①电源插头、插座接触不良。 ②熔断丝烧断。 | ①将电源插头、插座接牢。 ②更换熔断丝。 |
2 | 接通电源，“转速显示窗”，电机转动，但搅拌机主轴不转。 | 皮带已断或脱落。 | 打开（图五）所示罩盒（9）检查皮带（10）是否已断或脱落，如果已断或脱落，应更换皮带。 |
3 | 进行搅拌工作时，（图二）所示搅拌轴（3）转动，而搅拌叶片（1）不转。 | （图二）所示，固定搅拌叶片（1）的紧固螺钉（2）松动。 | 将（图二）所示，固定搅拌叶片（1）的紧固螺钉（2）拧紧。 |
4 | 进行搅拌工作时有较大的震动噪音发出。 | （图五）所示，固定罩盒（9）的螺钉（14）松动。 | 将（图五）所示，固定罩盒（9）的螺钉（14）拧紧。 |
随机配件、工具、主要零部件及技术文件一览表
（一）随机配件、工具：
序号 | 名称及规格 | 单位 | 数量 | 备注 |
1 | 皮带 | 只 | 1 | |
2 | 盛液杯 | 只 | 1 |
（二）主要零部件：
序号 | 编 号 | 名称及规格 | 使用部位 |
1 | GB3452.1-82 | “O”型密封圈（φ145×5.7） | 传动皮带 |
2 | GJ-3S-05-1 | 叶片 | 搅拌组件 |
3 | 碳刷（4.5×10） | 电机 | |
4 | 5×20熔断丝6A | 调速器 |
（三）技术文件：
序号 | 名称及规格 | 单位 | 数量 | 备 注 |
1 | 使用说明书 | 份 | 1 | |
2 | 合格证 | 份 | 1 | |
3 | 装箱单 | 份 | 1 |
