| 品牌：美科仪器 | 是否进口：否 | 产地：山东 |
| 加工定制：是 | 型号：ZNN-D12 | 产品特性：使用*** |
一、概述

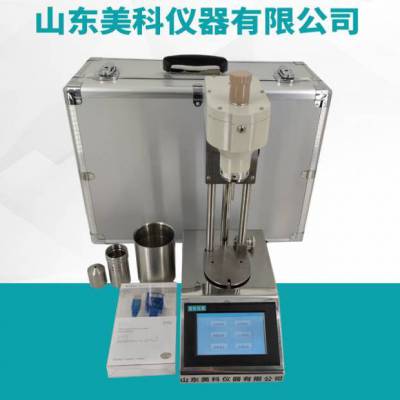

ZNN-D12型数显旋转粘度计由传统的机械传动改为单片机控制，数据在长期使用中更加稳定。可在十二速、十二速下进行流变参数的测量，根据多点测量数值绘制流变曲线，确定液体在流动过程中的流型，***合适的计算公式，对非牛顿流体进行较***的测量，用于现场钻井液流变参数的研究分析，同时，可进行动、静切力、流性指数和稠度系数等一系列技术参数的测定。有利于安全、快速、科学钻井的需要。具有操作方便，测试准确的特点。
二、型号及规格
ZNN-12型 F1扭力弹簧测量组件
三、仪器的主要技术参数
主要技术参数（表一）
序号 | 名 称 | 技 术 指 标 |
1 | 电 源 | 220V±5% 50Hz |
2 | .电机功率 | 100W |
4 | 变速范围 | 3、6、100、200、300、600r/min（十二速） 1、2、3、6、30、60、90、100、180、200、300、600r/min（十二速） |
5 | 速 梯 | 十二速：5.11、10.22、170.33、340.66、511、1022 S-1 十二速：1.703、3.41、5.11、10.22、51.1、102.2、153.29、170.33、306.6、340.66、511、1022 S-1 |
6 | .测量精度 | 1~25 mPa·s±1mPa.s（牛顿流体） 25 mPa·s以上 ±4% （牛顿流体） |
7 | 粘度测量范围 | 牛顿流体： 1~300mPa.s (F1测量组件) 非牛顿流体：1~150 mPa.s (F1测量组件) 剪切应力： 0~153.3Pa (F1测量组件) |
仪器的结构与工作原理
1、动力部分：
同步电机 转速：600r/min
电机功率：100W、电源：220V±10% 50Hz
******步进电机和电子元件相匹配的机电一体动力装置，大大降低了噪音和故障率。
2、变速部分和参数的确定：
a、十二速：3、6、100、200、300、600r/min
速 梯：5.11、10.22、170.33、340.66、511、1022 S-1
十 二 速：1、2、3、6、30、60、90、100、180、200、300、600r/min
速 梯：1.703、3.41、5.11、10.22、51.1、102.2、153.29、170.33、306.6、340.66、511、1022 S-1
b、仪器参数的确定（表二）
R2 cm | R1 cm | R2/R1 | h cm | ф 格 | k dyn.cm/格 |
1.8415 | 1.7245 | 1.0678 | 3.8 | 300 | 386 |
将仪器参数代入γ=πR22n / [ 15 (R22 - R12) ] 中，得到：γ=1.703 n
利用该式，可以计算出不同转速下的剪切速率。
r/min 600 300 200 100 6 3
r.s-1 1022 511 340.7 170.3 10.22 5.11
又根据测定扭距M = kф，得到仪器测定扭距：
Mmax = 300 380 = 115800 dyn.cm
将其代入τ=M / ( 2πR12h )，得：τmax = 1533 dyn/cm2
由此，可得到仪器扭簧系数：C = τ/ф= 1533/300 = 5.11 dyn/cm2/格
综上可见，我们已经得到了如下公式：
τ= Cф= 5.11ф
γ=1.703 n
流变参数***计算公式（根据直线的两点法则推得）
因此，可以利用这些公式导出下列钻井液流变参数的直读计算公式：
将室温调整在20±5℃，严格按照本章***节操作步骤操作。如在井场测量时，应尽可能减少取样所耽搁时间，取样地点、条件应记录在测量表上。
仪器系数为 C = 0.511
①、牛顿液体粘度测试：
将仪器转速调整300r/min，等到刻度盘上的读数恒定，其读数为粘度值。
η=300r/min （读数） mPa·s
②、塑性流体粘度测试：
仪器转速调整为600r/min，待刻度盘上的读数恒定其读数的1/2为视粘度值。
将仪器转速调整为300r/min，待刻度盘上的读数恒定其读数与600r/min读数之差为塑性粘度。
